| 鋼筋加工棚 |
1. 基礎尺寸為1000×1000×700mm,采用C30混凝土澆筑，預埋
400×400×12mm鋼板，鋼板下部焊接直徑20mm鋼筋,并塞焊8個
M18螺栓固定立柱。

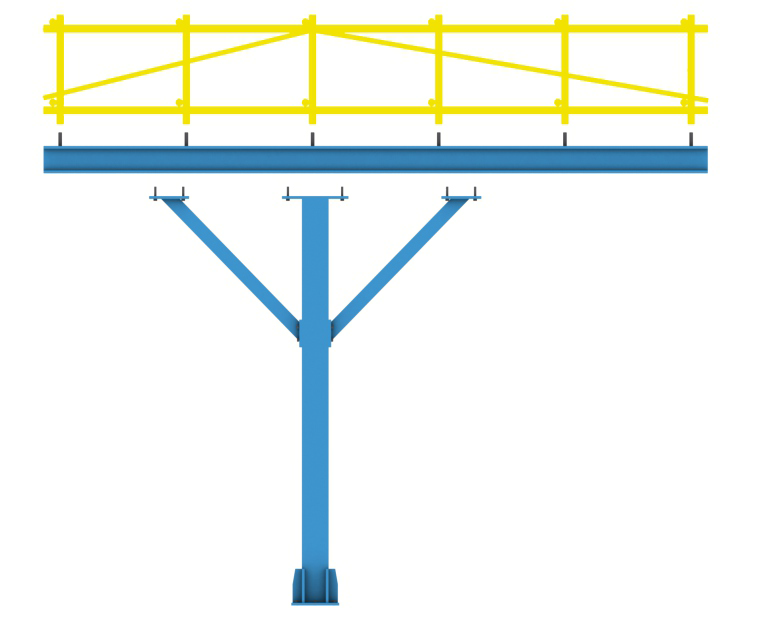

2.立柱采用200×200mm型鋼,立桿上部焊接500×200×10mm的鋼
板，以M12的螺栓連接桁架主梁,下部焊接400×400×10mm鋼板。
3. 斜撐為100×50mm方鋼,斜撐的兩端焊接150×200×10mm的鋼
板，以M12的螺栓連接桁架主梁和立柱。
4 .桁架主梁采用1 8號工字鋼,上部焊接6個直徑2 0mm鋼筋,固定龍骨
架。

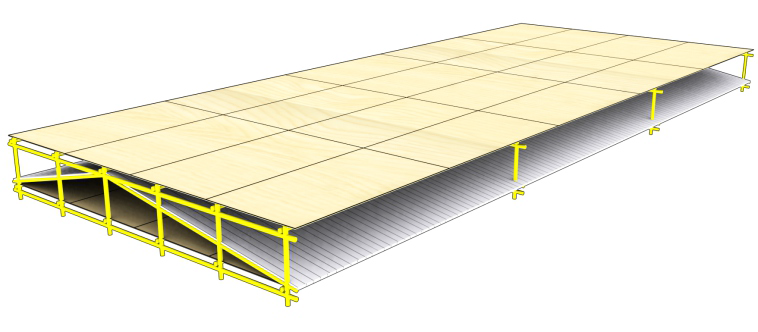

5. 桁架主梁上部以鋼管搭設龍骨，鋪設防砸、防雨雙層防護，并張掛
安全標語。
6. 各種型材及構配件規格為參考值，具體規格應根據當地風荷載、雪
荷載進行核算，編制專項方案。如遇臺風應采取防風措施，可設置纜
風繩。
說明：
|
|
|
|
|
|
|
|
|
|
